Опис дверного блоку з алюмінієвою коробкою, серія MetalBox.

Опис дверного блоку з алюмінієвою коробкою, серія MetalBox.

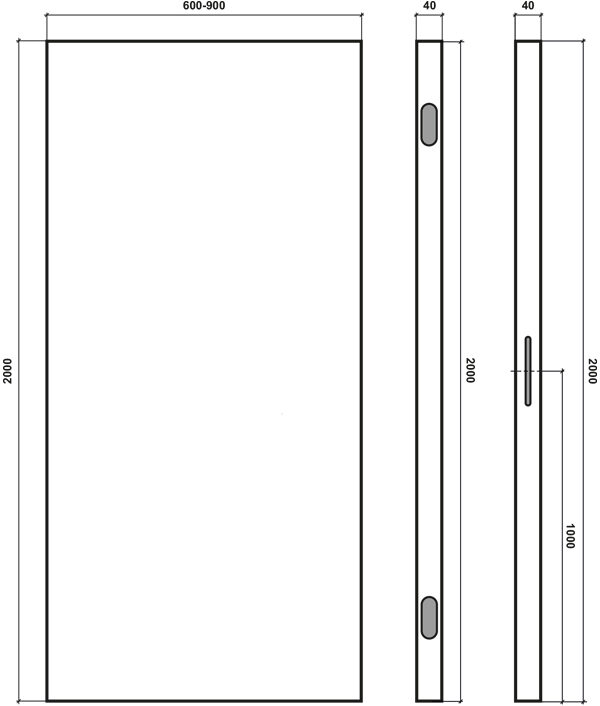

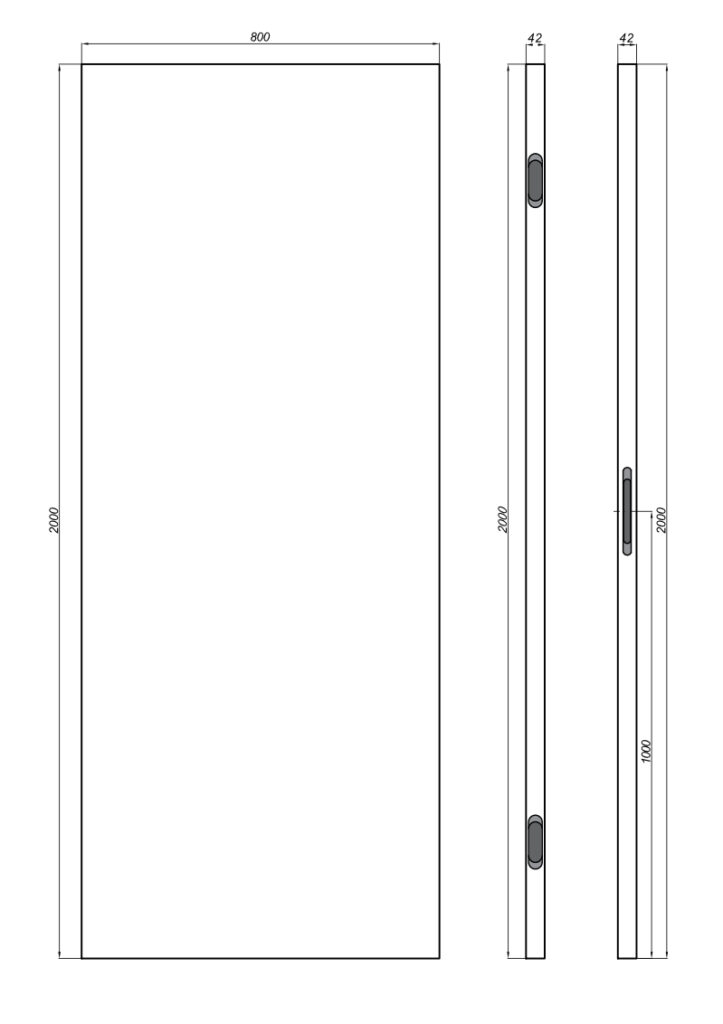

* Врізка під замок здійснюється на усіх полотнах. В разі замовлення полотна нестандартної висоти врізка під замок за замовчуванням робиться на висоті 1000мм від низу полотна (по центру відносно середини замка,як вказано на кресленні).

* Фрезерування під петлі здійснюється по додатковому замовленню клієнта.

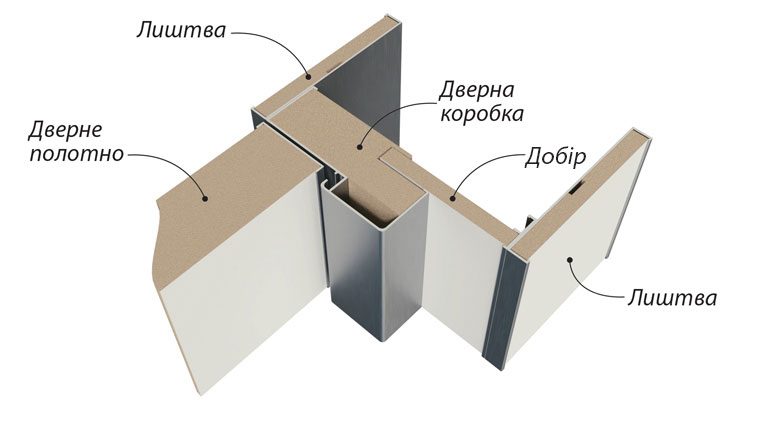

Що таке дверне полотно?

Дверне полотно-це рухома частина дверей. Зазвичай полотно навішується за допомогою петель на короб.

Дверне полотно складається з:

1. Каркас (каркас зроблений з переклеєного массиву деревини та фанери)
2. МДФ
3. Алюмінієвий профіль

Що таке дверна коробка?

Дверна коробка – це частина двері , яка закріплюється в стінах дверного пройому і служить для навішування на неї дверного полотна.

Коробка виготовлена з алюмінієвого профілю, фанери та листового МДФ.

Товщина коробки – 30мм.
Ширина коробки – 80мм
Довжина коробки – 2070мм

Матеріали:
– Алюміній
– МДФ
– Фанера ФСФ
– Ущільнювач

Пакування, комплектація та врізки.

Алюмінієва коробка серіїї MetalBox пакується комплектом 3шт під 1 дверне полотно та має маркування відповідно до розміру полотна, яке буде в ній встановлене.

Наші алюмінієві коробки серіїї MetalBox мають врізки прихованих петель та комплектуються відповідною фурнітурою. Полотна до висоти 2100 рекомендуються до встановлення на дві петлі та мають відповідну врізку та комплектацію. Полотна висотою від 2110 рекомендуються до встановлення на три петлі та мають відповідну врізку та комплектацію.

Таким чином, ваше замовлення на одне полотно алюмінієвої коробки серії MetalBox має складатися:
1. Дверне полотно
2. Комплект алюмінієвій коробки серії MetalBox
3. Лиштва
4. Добор
5. Комплект фурнітури (петлі (2 або 3 шт в залежності від Вашого замовлення))

В алюмінієвій коробці серіїї MetalBox Ви матимите врізку під петлі (2 або 3 в залежності від Вашого замовлення).

В дверному полотні Ви матимите врізку під замок (за замовчуванням врізка йде у всі наші полотна) та врізку під петлі.

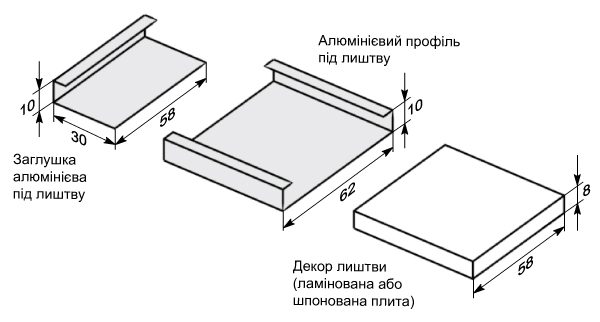

Що таке лиштва?

Лиштва – це профіль , що обрамляє дверний отвір , закриває щілини між стіною і дверною коробкою . Виготовляється з алюмінієвого профілю та декору(ламінована або шпонована плита МДФ) .

Товщина – 10 мм.
Ширина – 62 мм
Довжина – 2150 мм

Матеріали:
– Алюмінієвий профіль
– Декор(ламінована або шпонована плита МДФ)

Найменування доборів Монтажна ширина в комплекті з коробкою
Добор 100 мм
Добор 200 мм
180 мм
280 мм

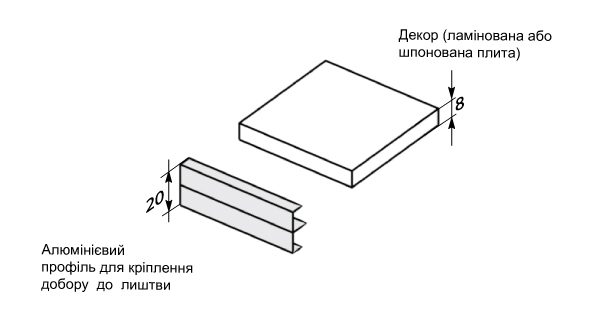

Що таке добір?

Добір – цей елемент заповнює простір, різницю між глибиною дверної коробки і товщиною стінки. Алюмінієвий профіль кріпиться зі сторони лиштви, призначений для з’єднання лиштви з добором.

Товщина – 8 мм.
Ширина – робочі/габаритні: 100/130, 200/230(30мм добору входить в коробку).
Довжина – 2070 мм

Матеріали:
– Алюмінієвий профіль
– Декор(ламінована або шпонована плита МДФ)

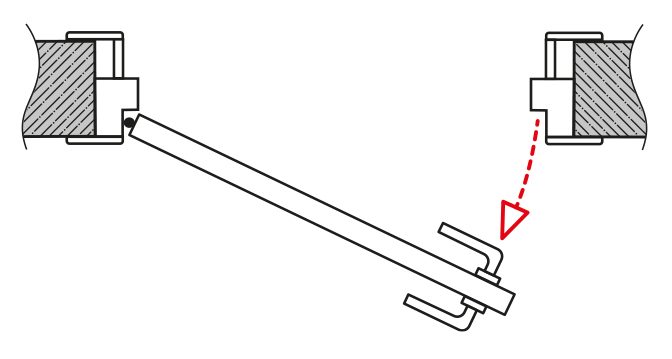

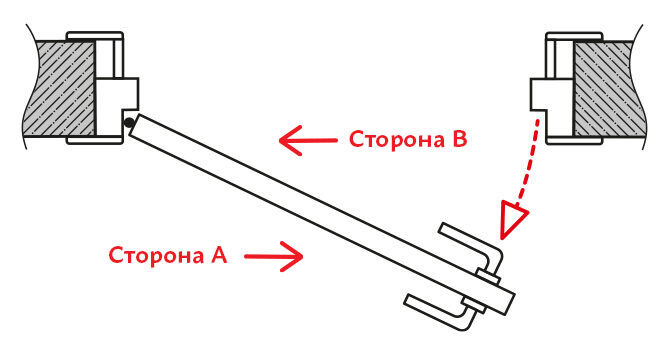

Ліві двері

Двері відкриваються назовні

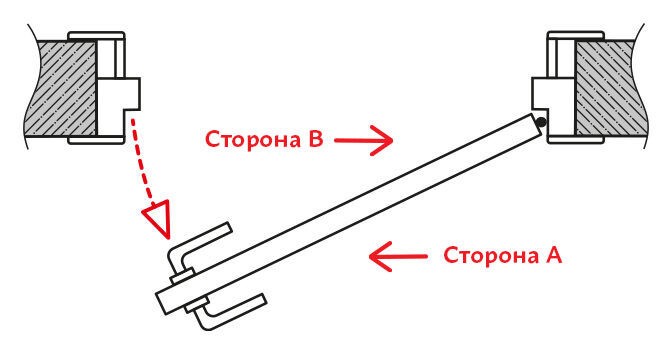

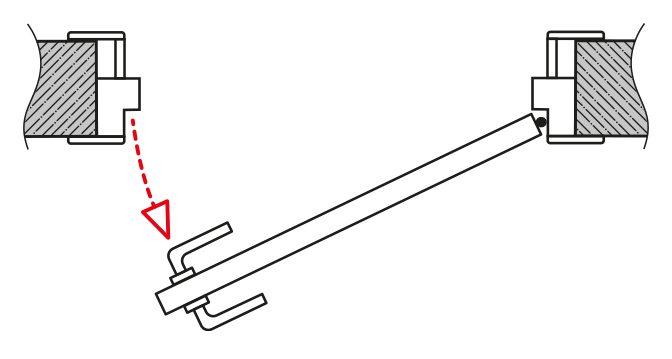

Праві двері

Двері відкриваються назовні

Технічні характеристики коробки алюмінієвої неприхованого монтажу (MetalBox)

Розмір полотна (мм) Габарити дверного блока (мм) Розмір дверного блоку по лиштві (мм) Розмір дверного блоку по лиштві (мм) від сторони добору
Висота Ширина Висота Ширина
2000х600 2048×666 2080 730 2098 766
2000х700 2048х766 2080 830 2098 866
2000х800 2048×866 2080 930 2098 966
2000х900 2048х966 2080 1030 2098 1066

Висота дверного блоку вказана з урахуванням зазорів між підлогою та дверним полотном (15мм), та між дверним полотном і коробкою (3мм).
Ширина дверного блоку вказана з урахуванням зазорів між полотном і коробкою (3+3=6мм).
Зазор між стіною і  коробкою рекомендовано робити не більше 10-20 мм.

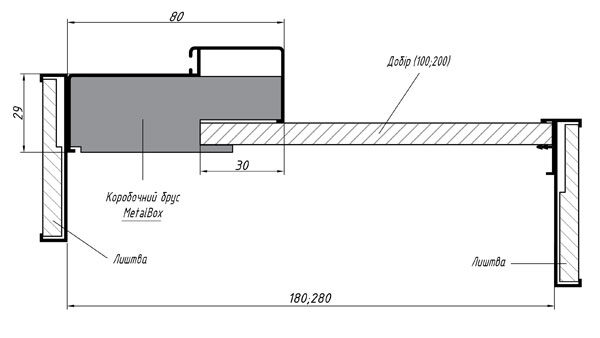

Схема алюмінієвої коробки серії MetalBox

Транспортування та зберігання

1. Дверні полотна транспортують будь-яким видом транспорту за умов дотримання правил та вимог, чинних на даному виді транспорту.
2. Дверні полотна зберігати в сухому приміщенні з відносною вологістю не більше 60% при температурі від +5 до +40 °С. Вжити заходів для запобігання від механічних ушкоджень, забруднення, зволоження, впливу атмосферних опадів, від потрапляння прямих сонячних променів.
3. Зберігання дверних полотен має бути в горизонтальному положенні, або на торцевій частині з упором до стіни по обом краям виробу (див. рисунок)



Монтаж та експлуатація дверей

1. Дверні полотна повинні використовуватися у внутрішніх приміщеннях (без прямого атмосферного впливу) з відносною вологістю повітря не більше 60%
при температурі від +5 до +40 °С.
2. Монтаж дверного полотна повинен здійснювати фахівець або будівельна організація.
3. При монтажі витримувати зазори 3-4 мм. між кромками дверного полотна і коробкою. Рекомендований зазор між підлогою та дверним полотном 7-15 мм.
4. Монтаж дверних полотен рекомендовано проводити тільки після закінчення будівельних робіт(штукатурні роботи, фарбуавання або поклейка шпалер та ін.). В разі необхідності їх проведення звернути увагу на рівень вологості в приміщенні.
5. Після закінчення монтажу дверного блоку, з метою захисту стіни від подряпин і ударів, рекомендуємо встановлювати дверний обмежувач(т.з. стопор, відбійник тощо).
6. Дверні полотна бажано встановити протягом 2-х тижнів після їх придбання.
7. Перед встановленням рекомендується на 3-4 дні помістити дверні полотна в приміщення, де вони будуть монтуватись, для акліматизації.
8. В процесі експлуатації дверних полотен не повинні застосовуватись механічні методи впливу на них, які викликають їх ушкодження.
9. При замовленні грунтовано-нефарбованих дверей перед фарбуванням полотна обов’язково провести його матування шліфувальним папером(зернистість 600-1000), або іншим абразивним матеріалом.

Гарантія

1. Гарантійний термін - 12 місяців з дати реалізації.
2. Гарантійний термін експлуатації - не менше 60 місяців з моменту введення дверного полотна в експлуатацію при виконанні умов правильного монтажу та експлуатації.

Не буде розглядатися як брак:

1. Неоднорідніcть глянцю, текстури або зовнішнього вигляду в результаті самостійного нанесення покупцем будь-яких оздоблювальних матеріалів.
2. Пошкодження, нанесені у результаті невиконання правил по транспортуванню, зберіганню, установки, умов експлуатації, або в результаті спроб самостійно полагодити чи змінити конструкцію дверного полотна.

Допускається:

1. Легке напилення фарби на торці полотна, яке невидиме візуально, але відчувається на дотик.
2. Наявність непрокрасів та видимість рельєфу матеріалу на нижніх та верхніх торцях полотна, та технічні отвори на них (згідно з технологією виробництва).
3. Два місця з дефектними вкрапленнями не більше 1 мм. в діаметрі на 1 кв. м. полотна, які невидимі оком на відстані від 1 м. при денному освітленні. 4. Присутність краплин фарби в місцях технологічних пристрілів рамок в моделях ПО та ПОО.

ВИРОБНИК НЕ НЕСЕ ВІДПОВІДАЛЬНІСТЬ ПРИ НЕДОТРИМАННІ УМОВ ДАННОЇ ІНСТРУКЦІЇ ТА МОНТАЖУ ДВЕРЕЙ НЕ МАЙСТРАМИ.
