Опис дверного блоку TOP-Glass.

Опис дверного блоку серії Top Glass.

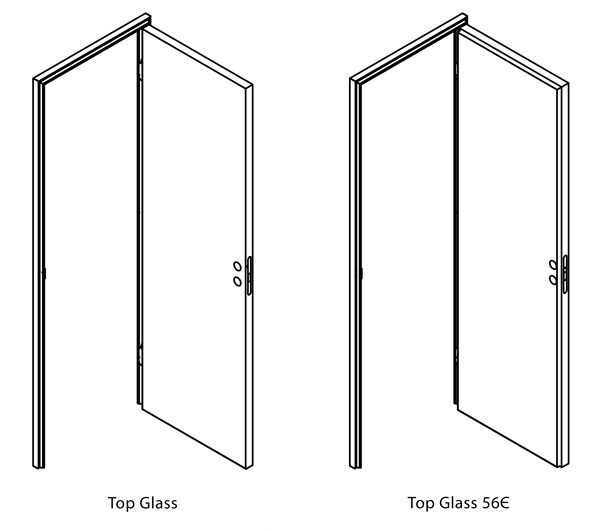

Дверний блок серії Top Glass - міжкімнатний тип дверей, полотно в алюмінієвому каркасі та коробкою прихованого монтажу.

Дверний блок складається з:
- коробки прихованого монтажу, ущільнювача до неї та установчого комплекту;
- полотна з фурнітурою: замок, петлі, стопор*, випадаючий поріг*;
* - додаткові опці.

В разі замовлення полотна нестандартної висоти врізка під замок за замовчуванням робиться на висоті 1000мм від низу полотна (по центру відносно середини замка, як вказано на кресленні).

Що таке дверне полотно?

Дверне полотно - це рухома частина дверного блоку.
- каркас полотна Top Glass виготовляється з посиленого алюмінієвого профіля -полотна мають товщину 41,8 мм та 56 мм (56 мм - у випадку внутрішнього відкривання або при висоті від 2500 мм для покращення стабілізайційних функцій)

Можливі заповнення полотен:
-дзеркало, броньоване плівкою
-скло гартоване (фарбоване або напросвіт)
-МДФ (грунтований, фарбований, шпонований)
-без заповнення

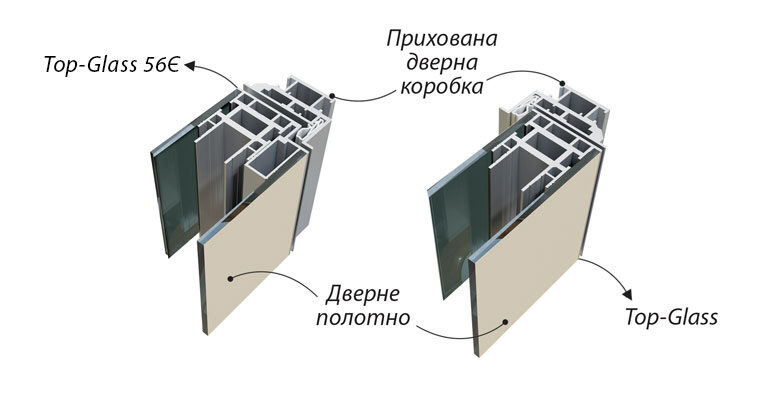

Що таке коробка?

Коробка прихованого монтажу - це цільноалюмінієвий профіль, який закріплюється в стінах дверного пройому і служить для навішування на неї дверного полотна.

Товщина коробки - 23,6мм.
Ширина коробки - 57мм.

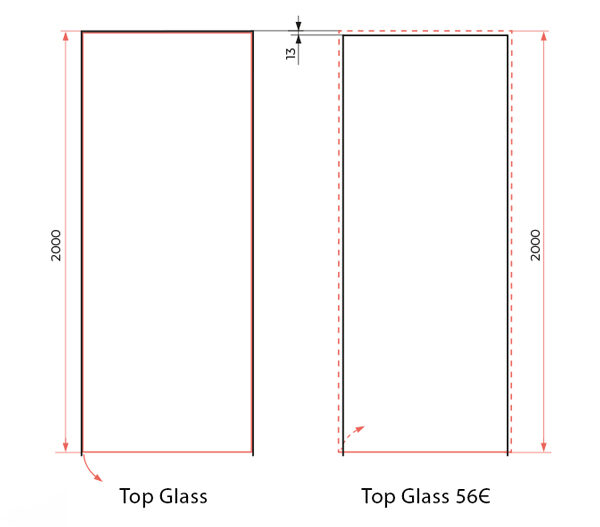

Увага!  При встановлюванні поруч дверей з різними видами відкривання (зовнішнього та внутрішнього) висота та ширина видимої частини полотна є різною. Для того, щоб досягти візуальної рівності полотен по висоті необхідно враховувати розмір чверті - 13мм.

Пакування, комплектація та врізки.

В залежності від розмірів дверного блоку встановлюється рекомендована виробником кількість петель.
Дверний блок серії Top Glass має врізки прихованих петель , під механізм замка та під планку і комплектується відповідною фурнітурою.
Може мати додаткові опції такі як: випадаючий поріг або стопор.
У заповненні «Скло» (дзеркало/скло фарбоване/скло напросвіт) отвір під ручку робиться діаметром 48мм,
тому рекомендовано підбирати ручку з накладкою діаметром не менше 54мм.

Фрезерування заповнення має три варіанти:
1) WC(2) - 2 отвори (під ручку та поворотний механізм)
2) WC(1) - 1 отвір (лише під ручку)
3) PZ(2) - 2 отвори (під ручку та циліндровий механізм (ключ))

Ваше замовлення на один дверний блок буде складатися з наступних упаковок:
-1/2 Пакування дверного блоку в зборі (включаючи всю замовлену фурнітуру)
-2/2 Пакування установчого комплекту до двернорго блоку.

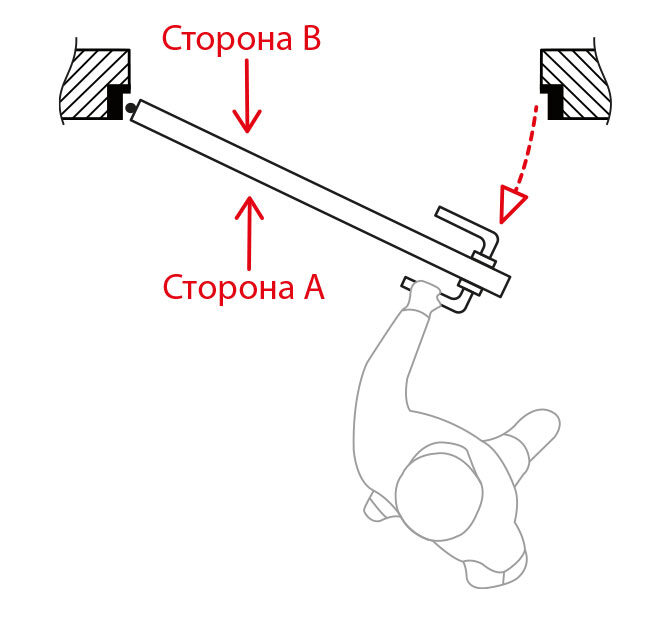

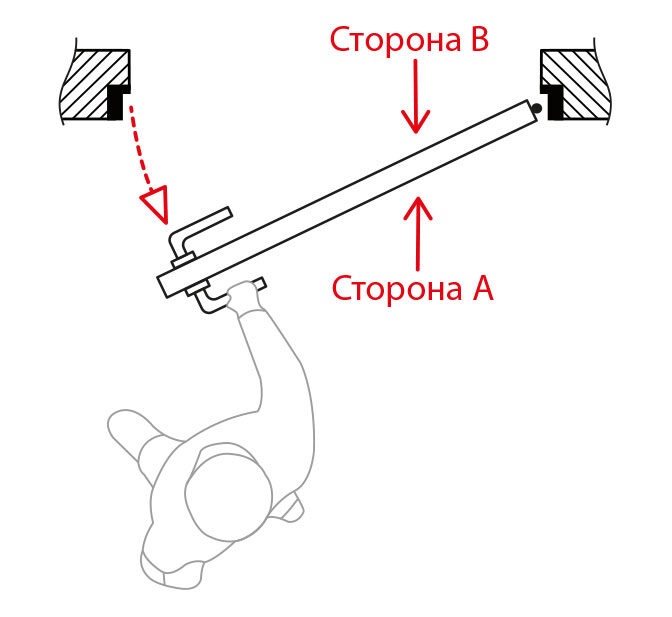

Зовнішнє

Ліве відкривання

Праве відкривання

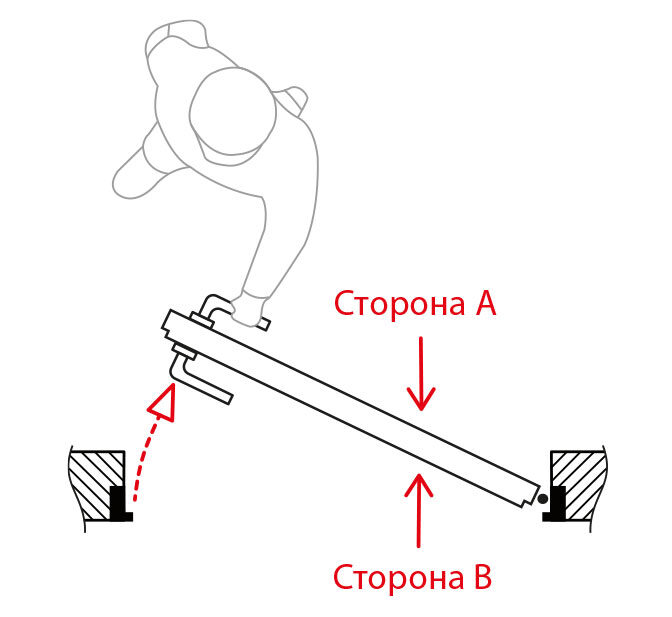

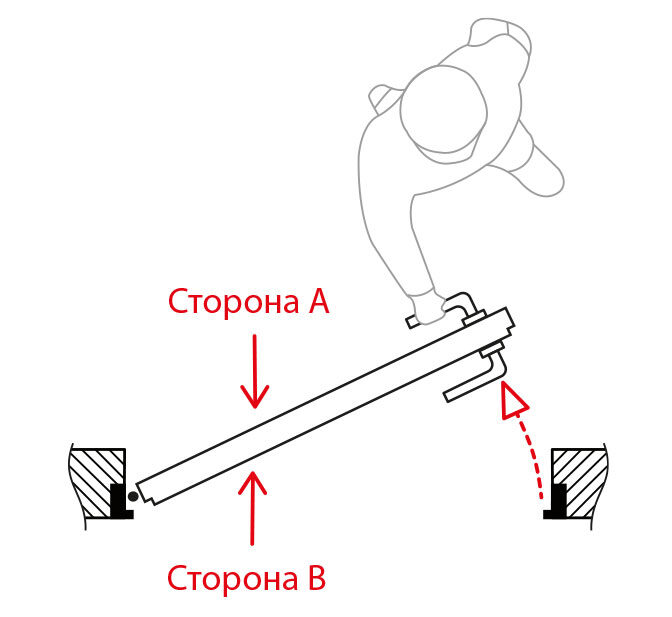

Внутрішнє

Ліве відкривання

Праве відкривання

Технічні характеристики дверного блоку Top Glass.

Технічні характеристики дверного блоку
Розмір дверного полотна (мм) Габарити дверного блоку (мм) Розмір дверного проєму (мм)
2000х600 2037х654 2045-2075х670-710
2000х700 2037х754 2045-2075х770-810
2000х800 2037х854 2045-2075х870-910
2000х900 2037х954 2045-2075х970-1010

Висота дверного блоку вказана з урахуванням зазорів між підлогою та дверним полотном (10мм) та між дверним полотном і коробкою (3мм).
Ширина дверного блоку вказана з урахуванням зазорів між полотном і коробкою (3+3=6мм)

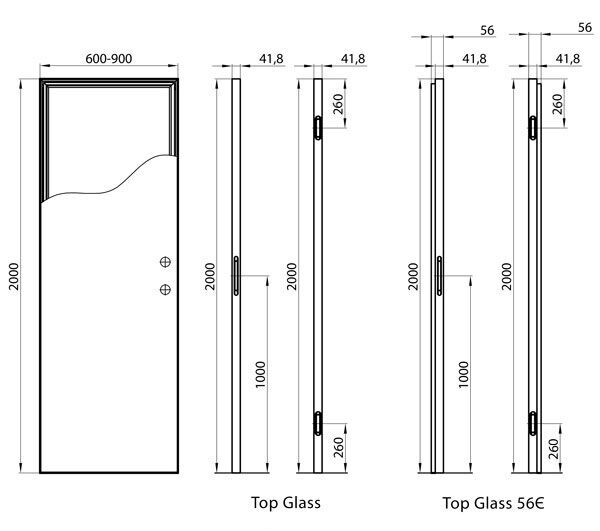

Схема дверного блоку Top Glass.

Транспортування та зберігання

1. Дверний блок транспортують будь-яким видом транспорту за умов дотримання правил та вимог, чинних на даному виді транспорту.
2. Дверні блоки зберігати в сухому приміщенні з відносною вологістю не більше 60% при температурі від +5 до +40 °С. Вжити заходів для запобігання від механічних ушкоджень, забруднення, зволоження, впливу атмосферних опадів, від потрапляння прямих сонячних променів.
3. Зберігання дверних блоків має бути в горизонтальному положенні, або на торцевій частині до стіни по обом краям виробу, враховуючи направленість згідно з маркуванням на етикетці



Монтаж та експлуатація дверей

1. Дверні блоки повинні використовуватися у внутрішніх приміщеннях (без прямого атмосферного впливу) з відносною вологістю повітря не більше 60% при температурі від +5 до +40 °С.
2. Монтаж дверного блоку повинен здійснювати фахівець або будівельна організація.
3. При монтажі витримувати сталий зазор 3 мм між дверним полотном і коробкою по всій довжині полотна. Для досягнення цієї умови необхідно використовувати установчий комплект, яким комплектується блок.
4. Дверні блоки бажано встановити протягом 2-х тижнів після їх придбання.
5. Перед встановленням рекомендується на 3-4 дні помістити дверні блоки в приміщення, де вони будуть монтуватись, для акліматизації (тільки для МДФ заповнення).
6. В процесі експлуатації дверних блоків не повинні застосовуватись механічні методи впливу на них, які викликають їх ушкодження.
7. При замовленні грунтовано-нефарбованого заповнення дверей перед фарбуванням полотна обов’язково провести його матування шліфувальним папером (зернистість 600-1000), або іншим абразивним матеріалом.

Гарантія

1. Гарантійний термін - 12 місяців з дати реалізації.

Не буде розглядатися як брак:

1. Неоднорідніcть поверхні, текстури або зовнішнього вигляду в результаті самостійного нанесення покупцем будь-яких оздоблювальних матеріалів.
2. Пошкодження, нанесені у результаті невиконання правил по транспортуванню, зберіганню, установки, умов експлуатації, або в результаті спроб самостійно полагодити чи змінити конструкцію дверного блоку.

Допускається:

1. Видимість алюмінієвих торців в місцях технічних отворів під фурнітуру.
2. Легке напилення фарби на наповненні полотна у виконанні МДФ, яке невидиме візуально, але відчувається на дотик.
3. Технологічні зазори між алюмінієвою рамою полотна та заповненням до 0,5 мм з кожної сторони, які необхідні для експлуатації виробу в різних температуних режимах.
4. Два місця з дефектними вкрапленнями не більше 1 мм. в діаметрі на 1 кв. м. полотна, які невидимі оком на відстані від 1 м. при денному освітленні.

ВИРОБНИК НЕ НЕСЕ ВІДПОВІДАЛЬНІСТЬ ПРИ НЕДОТРИМАННІ УМОВ ДАННОЇ ІНСТРУКЦІЇ ТА МОНТАЖУ ДВЕРЕЙ НЕ МАЙСТРАМИ.
