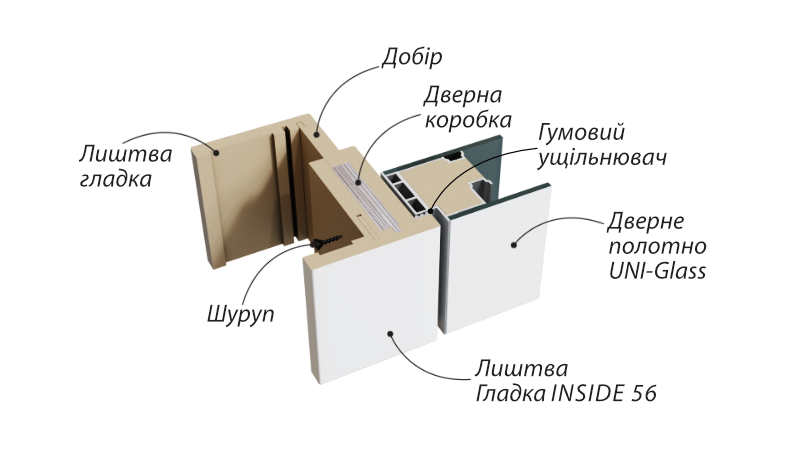

Опис дверного блоку з коробочним брусом Inside 56 фарбованим (внутрішнього відкривання) для дверного полотна UNI Glass товщиною 56мм.

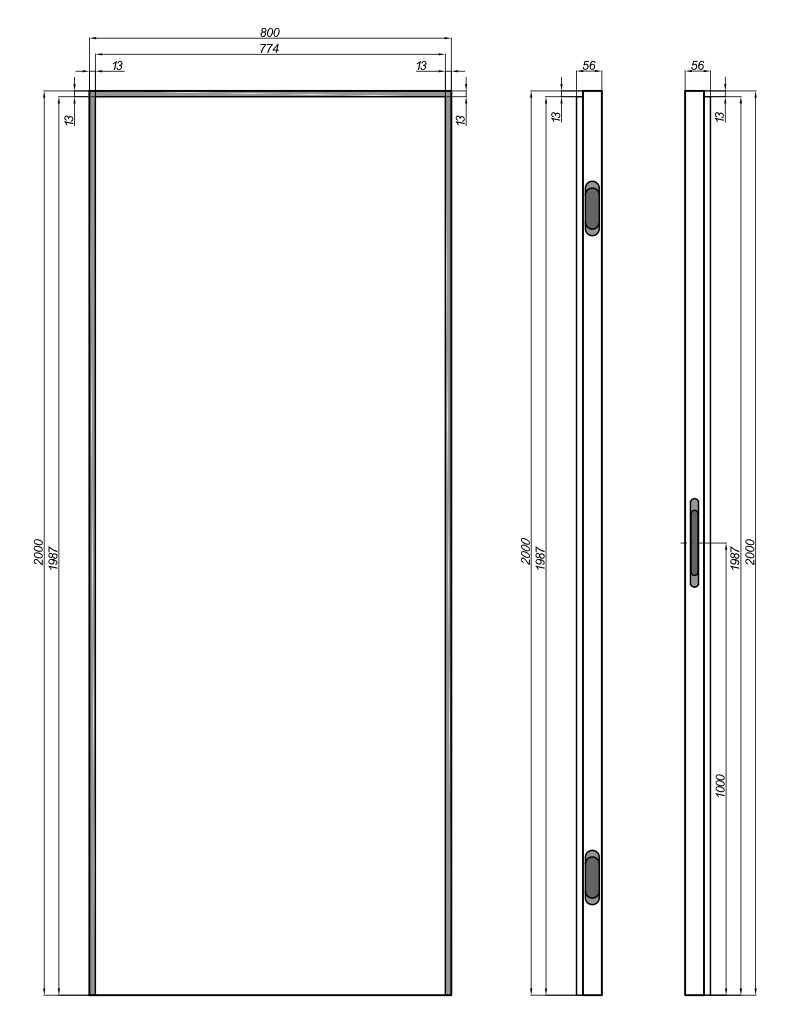

* Врізка під замок здійснюється на усіх полотнах. В разі замовлення полотна нестандартної висоти врізка під замок за замовчуванням робиться на висоті 1000мм від низу полотна (по центру відносно середини замка,як вказано на кресленні).
* Фрезерування під петлі здійснюється по додатковому замовленню клієнта.
Що таке дверне полотно?
Дверне полотно-це рухома частина дверей. Зазвичай полотно навішується за допомогою петель на короб, за допомогою роликів на рейку ковзання.
Дверне полотно складається з:1. Каркас (алюмінієвий профіль)
2. Наповнення UNI-Glass на вибір.
Що таке дверна коробка?
Товщина - 32мм.
Ширина – ( загальна 86мм); (робоча 80мм)
Матеріали:
- Фанера
- МДФ
- Фарбування
Гладка лиштва INSIDE 56
з лицевої сторони відкривання.
Фарбований МДФ
Що таке лиштва?
Лиштва - це профіль , що обрамляє дверний отвір , закриває щілини між стіною і дверною коробкою . Виготовляється з МДФ .
Товщина - 12 мм.
Ширина – 80 мм
Довжина – 2150 мм
Матеріали:
- МДФ
- Фарбування
Гладка лиштва
зі зворотньої сторони відкривання.
Фарбований або шпонований МДФ
Лиштва з канелюрами
зі зворотної сторони відкривання.
Фарбований МДФ
Що таке добір?
Добір - цей елемент заповнює простір, різницю між глибиною дверної коробки і товщиною стінки.
Товщина - 12мм.
Ширина – робочі/габаритні: 11/30, 91/110, 181/200, 300/320, 400/420 (6 мм шип та 13 мм добору входить в коробку).
Довжина – 2070мм
Матеріали:
- МДФ
- Фарбування
| Добір (найменування) | Монтажна ширина в комплекті з коробкою |
|
Нульовий добір Добір 90 мм Добір 180 мм Добір 300 мм Добір 400 мм |
90 мм 170 мм 260 мм 380 мм 480 мм |
При товщині нестандартних стін добір підрізається в розмір до потрібної ширини під кутом 90°.
Матеріали та опис:
Для какасу дверного полотна використовується алюмінієвий профіль.
Наповнення плита МДФ.
Що таке МДФ?
МДФ - це плита середньої щільності. МДФ виготовляється з висушених деревних волокон , оброблених синтетичним сполученням речовин і гарячим пресуванням.
Види покриття:
1. Лакофарбове покриття
Ліве відкривання
Праве відкривання
Технічні характеристики коробки МДФ внутрішнього відкривання.
| Розмір полотна (мм) | Габарити дверного блоку (мм) | розмір дверного блоку по лиштві (мм) сторона B |
розмір дверного блоку по лиштві (мм) сторона А |
||
| Висота | Ширина | Висота | Ширина | ||
| 2000х600 | 2045х670 | 2080 | 740 | 2103 | 786 |
| 2000х700 | 2045х770 | 2080 | 840 | 2103 | 886 |
| 2000х800 | 2045х870 | 2080 | 940 | 2103 | 986 |
| 2000х900 | 2045х970 | 2080 | 1040 | 2103 | 1086 |
Висота дверного блоку вказана з урахуванням зазорів між підлогою та дверним полотном (10мм), та між дверним полотном і коробкою (3мм).
Ширина дверного блоку вказана з урахуванням зазорів між полотном і коробкою (3+3=6мм).
Зазор між стіною і коробкою рекомендовано робити не більше 10-20 мм.

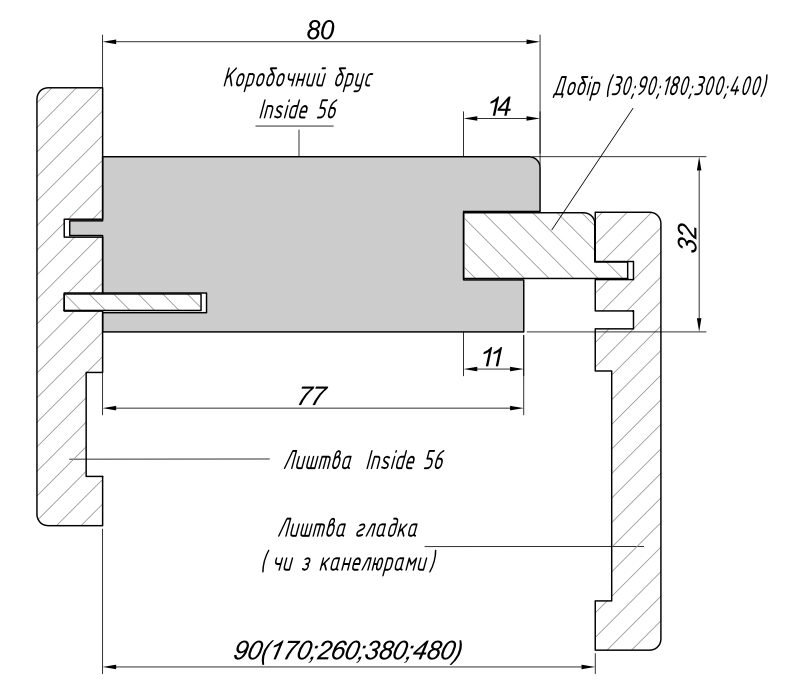

Схема фарбованої коробки МДФ внутрішнього відкривання.
Дана коробка Inside 56 являється компланарною та поєднується з коробкою Luxe при зовнішньому відкриванні.
Необхідні розміри прихованих петель: ширина (не більше) 30мм.
В дверному полотні Ви матимете врізку під замок (за замовчуванням
врізка йде у всі наші полотна).
Врізка під зворотню планку не здійснюється!
Рекомендовано вставлять лише магнітний замок з відповідною магнітною
зворотньою планкою!

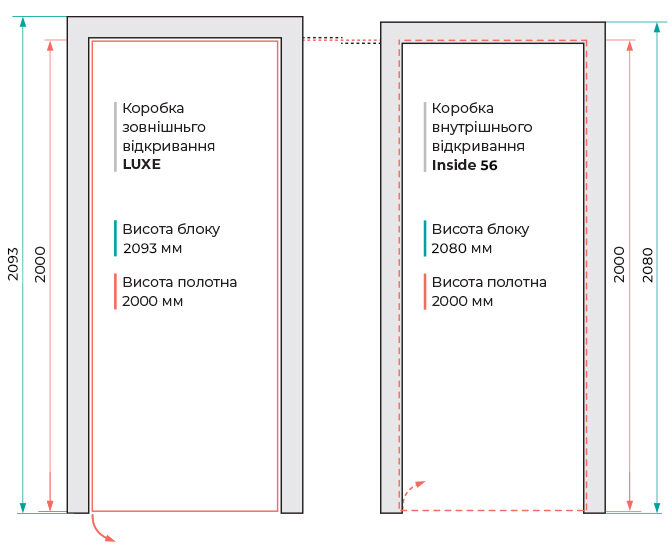

Увага! При встановлюванні поруч дверей з коробками різних видів відкривання (коробка МДФ фарбована зовнішнього відкривання та коробка МДФ фарбована внутрішнього відкривання) висота та ширина дверних блоків з лиштвою буде різна (розміри вказані в таблицях технічних характеристик). Для того, щоб висота дверних блоків по лиштві була на одному рівні у різного типу коробок необхідно враховувати різницю в висоті дверних полотен в 13мм.
Транспортування та зберігання
1. Дверні полотна транспортують будь-яким видом транспорту за умов дотримання правил та вимог, чинних на даному виді транспорту.2. Дверні полотна зберігати в сухому приміщенні з відносною вологістю не більше 60% при температурі від +5 до +40 °С. Вжити заходів для запобігання від механічних ушкоджень, забруднення, зволоження, впливу атмосферних опадів, від потрапляння прямих сонячних променів.
3. Зберігання дверних полотен має бути в горизонтальному положенні, або на торцевій частині з упором до стіни по обом краям виробу (див. рисунок)
Монтаж та експлуатація дверей
1. Дверні полотна повинні використовуватися у внутрішніх приміщеннях (без прямого атмосферного впливу) з відносною вологістю повітря не більше 60%при температурі від +5 до +40 °С.
2. Монтаж дверного полотна повинен здійснювати фахівець або будівельна організація.
3. При монтажі витримувати зазори 3-4 мм. між кромками дверного полотна і коробкою. Рекомендований зазор між підлогою та дверним полотном 7-15 мм.
4. Монтаж дверних полотен рекомендовано проводити тільки після закінчення будівельних робіт(штукатурні роботи, фарбуавання або поклейка шпалер та ін.). В разі необхідності їх проведення звернути увагу на рівень вологості в приміщенні.
5. Після закінчення монтажу дверного блоку, з метою захисту стіни від подряпин і ударів, рекомендуємо встановлювати дверний обмежувач(т.з. стопор, відбійник тощо).
6. Дверні полотна бажано встановити протягом 2-х тижнів після їх придбання.
7. Перед встановленням рекомендується на 3-4 дні помістити дверні полотна в приміщення, де вони будуть монтуватись, для акліматизації.
8. В процесі експлуатації дверних полотен не повинні застосовуватись механічні методи впливу на них, які викликають їх ушкодження.
9. При замовленні грунтовано-нефарбованих дверей перед фарбуванням полотна обов’язково провести його матування шліфувальним папером(зернистість 600-1000), або іншим абразивним матеріалом.
Гарантія
1. Гарантійний термін - 12 місяців з дати реалізації.2. Гарантійний термін експлуатації - не менше 60 місяців з моменту введення дверного полотна в експлуатацію при виконанні умов правильного монтажу та експлуатації.
Не буде розглядатися як брак:
1. Неоднорідніcть глянцю, текстури або зовнішнього вигляду в результаті самостійного нанесення покупцем будь-яких оздоблювальних матеріалів.2. Пошкодження, нанесені у результаті невиконання правил по транспортуванню, зберіганню, установки, умов експлуатації, або в результаті спроб самостійно полагодити чи змінити конструкцію дверного полотна.
Допускається:
1. Легке напилення фарби на торці полотна, яке невидиме візуально, але відчувається на дотик.2. Наявність непрокрасів та видимість рельєфу матеріалу на нижніх та верхніх торцях полотна, та технічні отвори на них (згідно з технологією виробництва).
3. Два місця з дефектними вкрапленнями не більше 1 мм. в діаметрі на 1 кв. м. полотна, які невидимі оком на відстані від 1 м. при денному освітленні. 4. Присутність краплин фарби в місцях технологічних пристрілів рамок в моделях ПО та ПОО.
